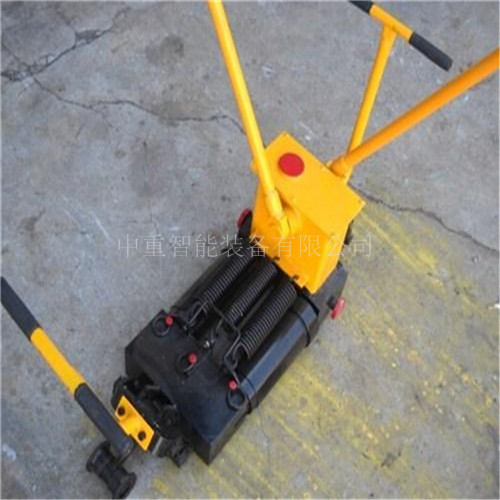

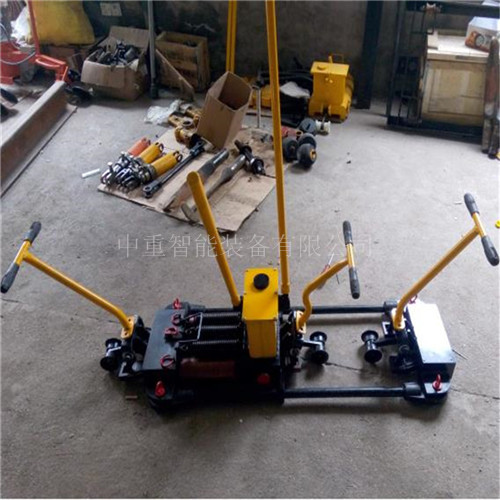

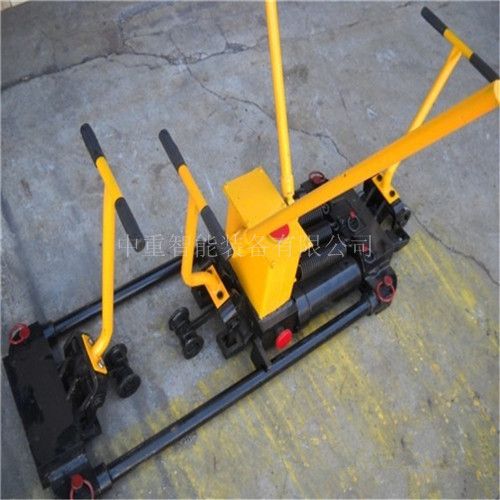

YTF-400II雙向液壓軌縫調整器簡介

鐵路鋼軌接頭的間隙（即軌縫）由于受氣候變化及行車等因素影響，其大小經常發生變化。為使軌縫恢復到要求尺寸，必須串動鋼軌。使用帶有安全裝置的400型軌調能滿足50Kg/m.60Kg/m.75Kg/m鋼軌的串軌任務。

YTF-400II雙向液壓軌縫調整器使用方法

手握拔桿橫粱將軌縫調整器置于單根軌面上，抬起搬桿，撥動斜鐵外移，走行輪隨杠桿下降壓在軌頂面上，軌縫調整器被撐起，這樣就可使軌縫調整器沿鐵軌上行走，運送到串軌處。拉軌時，抬起后夾具體，推軌時抬起前夾具體，均兩個夾具體工作。然后壓下?lián)軛U，撥動斜鐵沿軌槽向內移動，斜鐵牙面間距逐漸縮小，安裝在走行機構上的杠桿及走行輪，隨聯動機鉤上抬，機體下降。夾具體槽頂面落在鋼軌頂面上，旋緊回油控制閥（右旋），搖動拄塞泵作往復運動將液壓油壓入工作缸，工作缸伸長到20-40毫米后，壓緊斜鐵，兩對斜鐵分別卡住兩軌頭的側面，然后繼續壓泵，鋼軌接頭的縫隙隨便可加大或縮小，軌縫達到要求尺寸后，停止壓泵，左旋回油控制閥半周，工作缸復位，抬起撥桿，放松斜鐵，串軌工作完畢。

YTF-400II雙向液壓軌縫調整器參數

1.一般大推拉力：   400KN

2.工作油缸一般大行程：140mm

3.工作油壓：    52mpa

4.空載效率：    2.2mm/一次往復

5.工作缸數及內徑： 2XΦ70mm

6.柱塞泵數及內徑： 4XΦ15mm

7.外形尺寸：    長1300寬400高400

8.凈重：      150Kg

9.手柄力：     20-30KG

10.柱塞泵行程：   26mm
