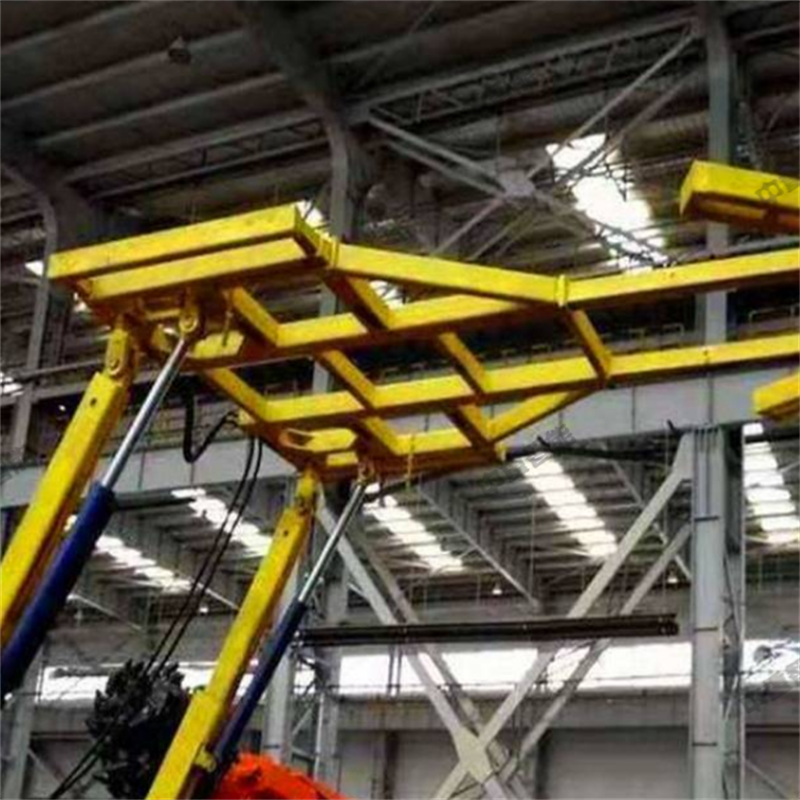

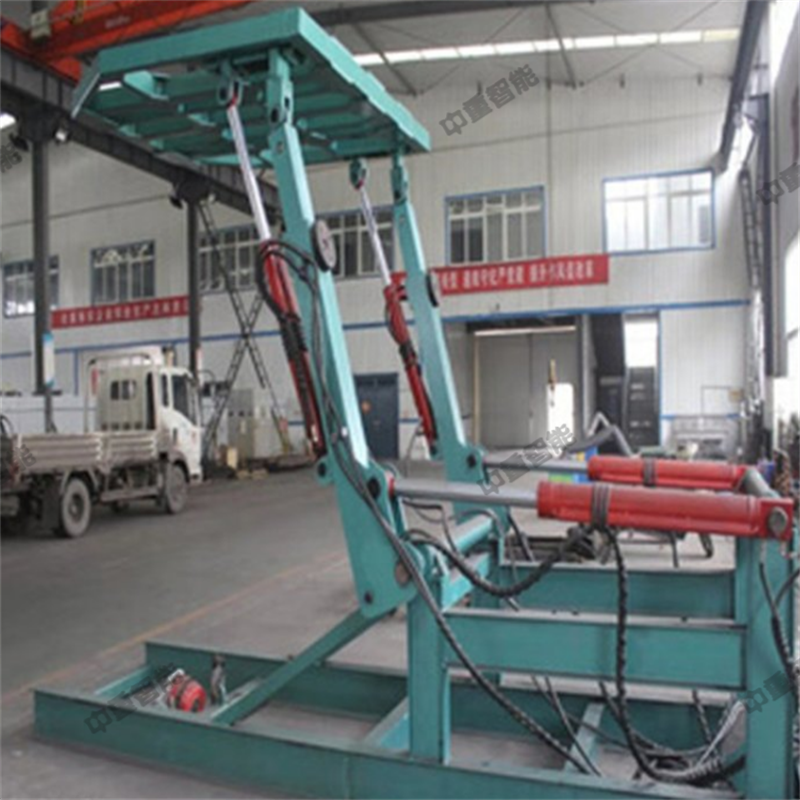

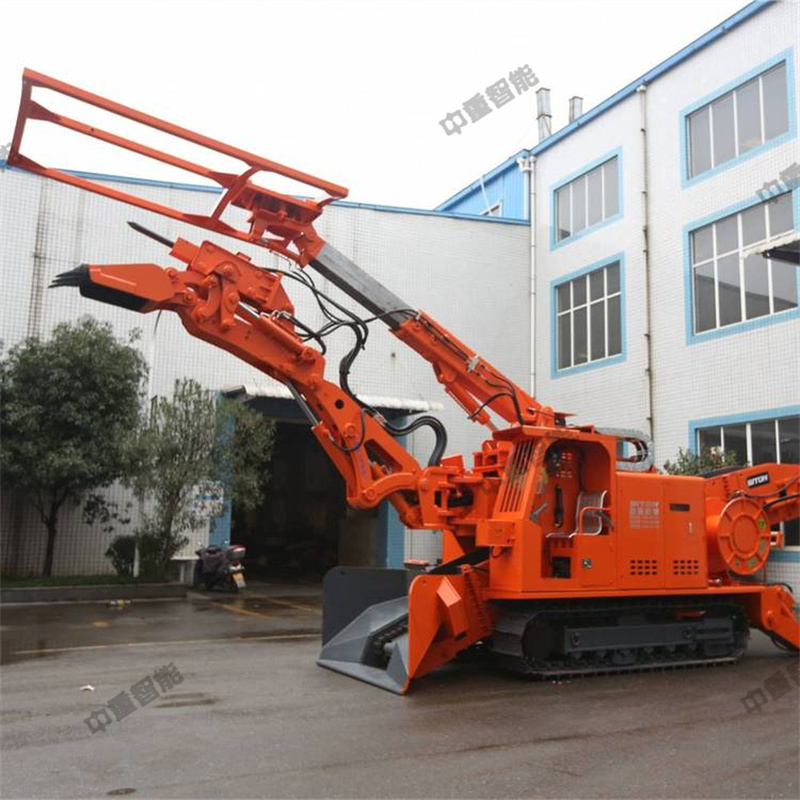

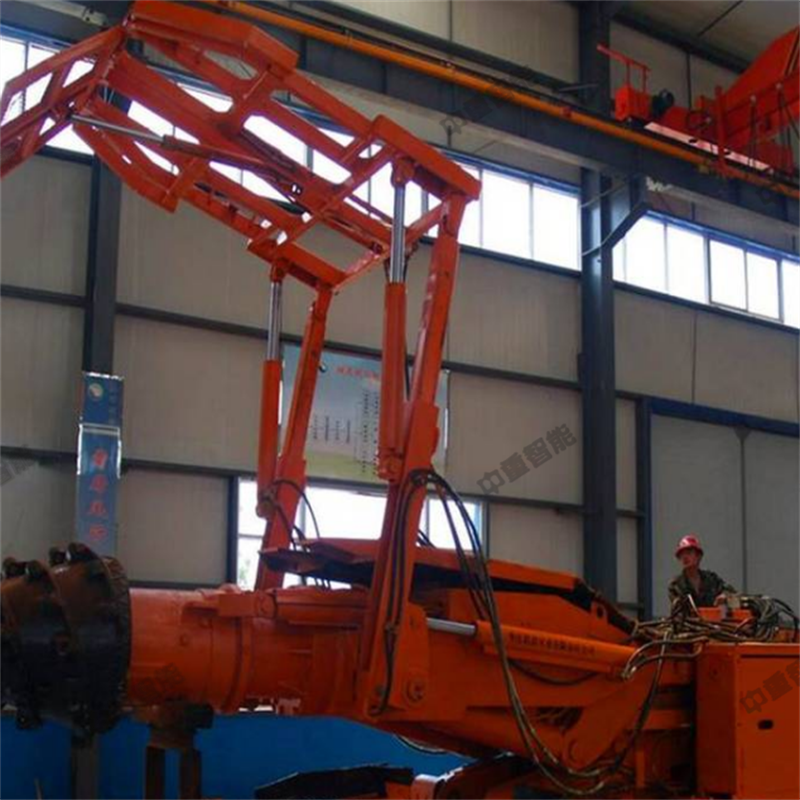

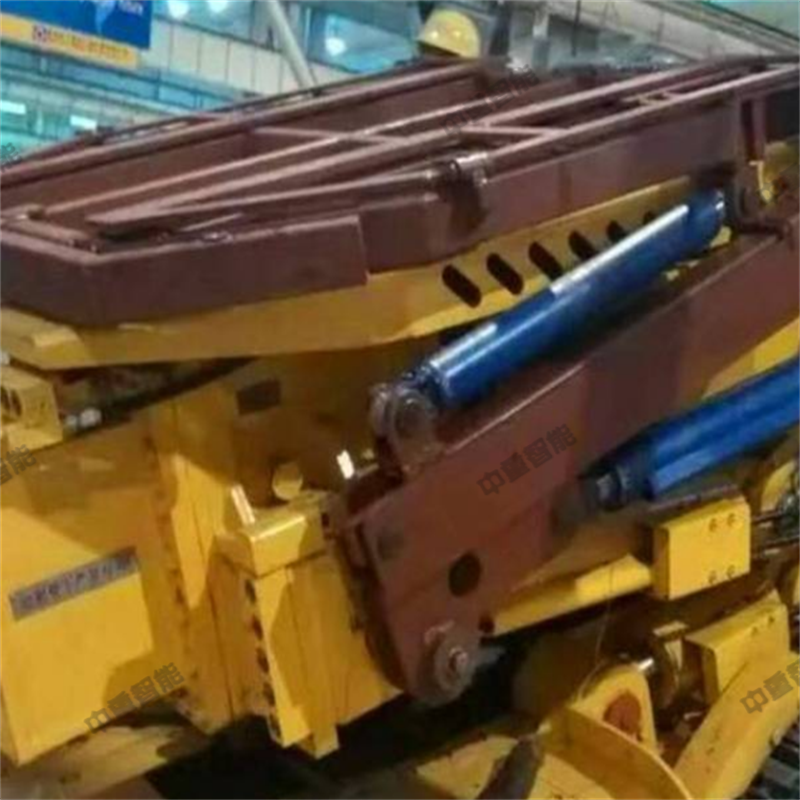

機載臨時支護裝置主要特點

1、支護面積大，初撐力較大。

2、可在低頂板巷道的工況下順利翻轉打開和收回。

3、利用掘進機的泵站做動力，全液壓控制，操縱平穩(wěn)，展開迅速，有利于對機器實現(xiàn)自我保護。

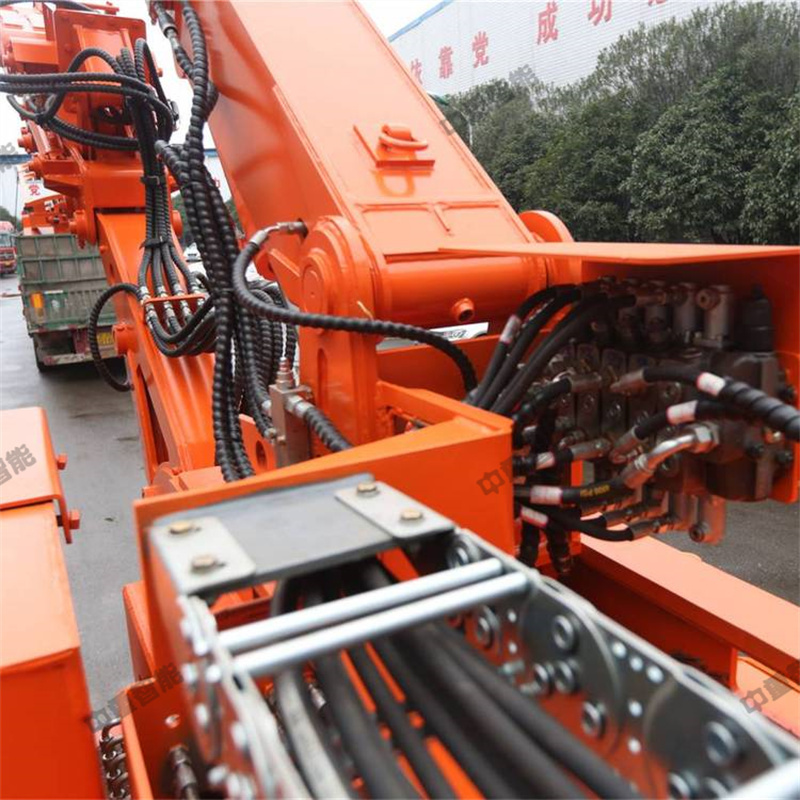

4、結構巧妙、布局合理、活動機構的液壓管路全部采用高壓膠管。

5、減少臨時支護時間，大幅降低職工勞動強度，明顯提高勞動效率，對錨護工作的安全起到了保障。

機載臨時支護裝置主要技術參數(shù)

轉載能力：120m3/h

總功率：55kw

整機重量：16300kg

行走速度：0.9km/h

刮板鏈運輸機構形式：雙鏈雙驅/單鏈單驅

適用巷道坡度：≤25°

小轉彎半徑：≥6m

接地比壓：≤0.1mpa

操作方式：液控

刮板鏈速度：34m/min

液壓油箱容量：260L

工作壓力：30mpa

挖掘寬度：6640mm

挖掘距離：2850mm

挖掘高度：4570mm

挖掘深度：1000mm

卸載高度：1800mm(可變）

裝載高度：1600mm(可變）

卸載距離：3100mm(可變）

適應巷道斷面（寬*高）：≥3.5*3.5m

工作臂回轉角度：±55°
