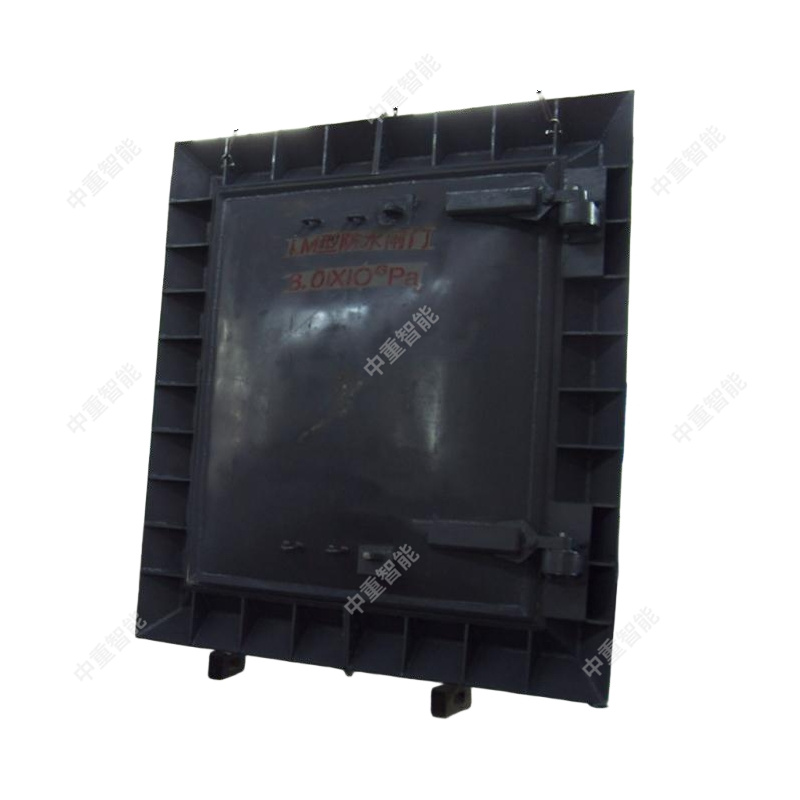

在礦山井下開采中，老空積水、含水層突水、地表水下滲等水害風險始終存在，一旦發生大規模突水，水流會快速淹沒巷道、沖毀設備，甚至威脅人員生命安全。防水閘門作為礦山“水害應急截流裝備”，安裝在井下關鍵巷道（如井底車場、主運輸巷），通過高強度門體與密封結構實現水流阻斷，為人員撤離、排水系統啟動爭取時間，同時保護主通風機、變電所等核心設施免受水淹。它是落實《煤礦安全規程》“井下防水設施必須可靠，具備抗突水能力”要求的關鍵裝備，與防水密閉門的“局部密閉”功能互補，形成“區域截流+局部防護”的井下防水體系。 一、核心定位：水害擴散的 “剛性攔截墻” 與防水密閉門聚焦 “硐室入口局部防水”、防火柵欄門聚焦 “火災隔離” 不同，防水閘門的核心價值在于 **“區域性、高壓力水流阻斷”**：一方面，能承受 0.5-2.5MPa 的突水壓力（遠超防水密閉門的防護等級），在主要巷道形成 “截水關卡”，防止水流從突水區域擴散至井底車場、采區等人員密集或關鍵設備區域；另一方面，閘門關閉后可形成 “臨時擋水壩”，為井下排水系統（如主排水泵）創造工作條件，逐步降低水位，減少水害損失。其適配場景覆蓋煤礦、金屬礦的井下主巷道、井底車場聯絡巷等，是礦山 “水害防控” 與 “系統保護” 的核心基礎設施。 二、結構組成與工作原理：高承壓的 “截流密封邏輯” 礦山防水閘門需針對井下高水壓、復雜地質條件設計，采用 “門體 - 門框 - 驅動 - 密封 - 輔助” 一體化結構，通過 “預警觸發 - 動力驅動 - 密封承壓” 三步實現水害應急截流，具體原理如下： （一）核心結構組成 門體（承載核心）：采用整體焊接鋼結構，材質多為 Q345R 或 Q460 高強度鋼板，厚度根據設計承壓等級確定（0.5MPa 壓力對應鋼板厚度≥20mm，2.5MPa 對應厚度≥50mm）；門體為矩形或弧形（弧形門體受力更均勻，抗水壓能力更強），內部焊接縱橫加強筋（間距≤300mm），確保高水壓下無變形、開裂風險。 門框（固定支撐）：與巷道巖壁或混凝土澆筑體緊密結合，采用工字鋼或槽鋼焊接框架，嵌入巷道圍巖深度≥500mm（軟巖巷道需增加至 800mm），通過預埋螺栓與混凝土澆筑固定；門框內側加工有密封槽，用于安裝密封件，與門體形成緊密貼合。 驅動裝置（啟閉動力）：分為手動、液壓、電動三種類型： 手動驅動：配備齒輪傳動機構與手搖裝置，適用于低壓（≤0.8MPa）、小尺寸（寬度≤1.5m）閘門，應急時 3-5 人可手動關閉； 液壓驅動：由液壓站、液壓缸、傳動桿組成，可實現門體快速啟閉（關閉時間≤3 分鐘），適配中高壓（0.8-2.0MPa）閘門，且具備失電后蓄能器應急驅動功能； 電動驅動：通過防爆電機帶動絲杠或鏈條傳動，適用于大尺寸（寬度≥2.0m）閘門，配備 PLC 控制系統，支持遠程操作與自動觸發。 密封裝置（防滲漏關鍵）：采用 “主密封 + 輔助密封” 雙重結構： 主密封：安裝在門框密封槽內，采用丁腈橡膠或聚氨酯材質的 “U 型” 或 “O 型” 密封圈，壓縮量≥30%，確保門體關閉后與門框無間隙； 輔助密封：門體邊緣焊接止水帶（材質為遇水膨脹橡膠），遇水后體積膨脹 1-3 倍，填補主密封可能存在的微小縫隙，雙重保障密封效果，滲漏量≤0.1L/(m?h)（在設計承壓壓力下）。 輔助系統（功能保障）： 預警觸發裝置：配備水位傳感器（安裝在閘門上游側）與壓力傳感器，當水位超過設定閾值（如距離巷道頂板 1m）或水壓達到預警值時，自動觸發閘門啟閉信號； 排水與清淤裝置：閘門底部設置排水孔（配備截止閥），用于日常排出門框內積水；上游側安裝沖淤管，通過高壓水沖洗門體附近的煤泥、巖屑，避免雜物影響閘門關閉； 觀測與檢修裝置：門框兩側設置觀測孔（配備防爆玻璃），便于日常檢查門體密封狀態；門體預留檢修門（尺寸≤600×800mm），可在不拆卸閘門的情況下進行密封件更換。
